สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Joshining
ได้รับการรับรอง:
CE,ABS,CCS,BV,DNV,ASME,GOST,
หมายเลขรุ่น:
พ.น

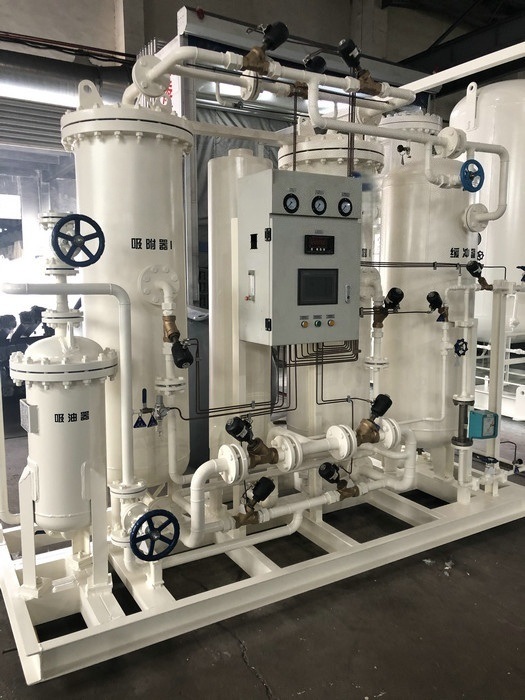

โรงงานประปาไนโตรเจน PSA อุตสาหกรรม ประหยัดพลังงาน
หลักการของ PSA ไนโตรเจนเจนเนอเรเตอร์:
เมื่อกระบวนการใช้อากาศยกอากาศ ไอน้ําออกซิเจนและไนโตรเจนมีอัตราการกระจายและความสามารถในการดูดซึมที่แตกต่างกันในการแยกออกซิเจนจากไนโตรเจนบนเครือคาร์บอนโมเลกุล8 ~ 1.0MPa แหล่งอากาศเข้าสู่หอดันสวิงซับซ้อนสําหรับการแยก หลังจากถูกระบายผ่านกระบวนการแยกแห้งและน้ํามัน-น้ํา (กรอง)โมเลกุลออกซิเจนถูกกระจายและดูดซึมในเครือคาร์บอน. ไนโตรเจนที่ไม่ได้ซับซ้อนถูกปล่อยออกจากช่องออกของหออัดซับซ้อน.ออกซิเจนถูก desorbed, ปล่อยและระบายในหออัดซับซ้อนภายใต้ความดัน. นอกจากนี้ adsorbents สามารถนํากลับไปใช้ใหม่.
เทคโนโลยี PSA คืออะไร?
เทคโนโลยี PSA เป็นเทคโนโลยีที่พัฒนามาก และมีมาตั้งแต่ปี 1970
ของโรงงาน PSA บริการลูกค้าทั่วโลก
56 ประเทศ
เราอธิบายเทคโนโลยี PSA ด้านล่าง โดยใช้แผนภูมิกระบวนการง่าย ๆ
อากาศประกอบด้วยไนโตรเจน 78% และออกซิเจน 21% เทคโนโลยีการผลิตไนโตรเจนของ PSA ทํางานบน
หลักการแยกอากาศโดยการดึงดูดออกซิเจนและแยกไนโตรเจน
กระบวนการดันสวิงอัดซึม (PSA ไนโตรเจน) ประกอบด้วย 2 ถังที่เต็มไปด้วยคาร์บอนโมเลกุล
เครื่องกรอง (CMS) (ดูภาพด้านล่างสําหรับรายละเอียดของภาชนะ)
ขั้นตอนที่ 1: การดึงดูด
อากาศกดที่กรองล่วงหน้าถูกผ่านผ่านภาชนะหนึ่งที่เต็มไปด้วย CMS
และไนโตรเจนจะออกเป็นก๊าซผลิต หลังจากที่ใช้งานสักพัก CMS ในภาชนะนี้ 'ได้รับ saturate กับออกซิเจนและไม่สามารถ adsorb อีกต่อไป.
ขั้นตอนที่ 2: การลดน้ํา
เมื่อครอบคลุม CMS ในภาชนะ, กระบวนการเปลี่ยนการผลิตไนโตรเจนไปยังภาชนะอื่น,
ขณะที่
การปล่อยให้เตียงอิ่มเริ่มต้นกระบวนการ desorption และการฟื้นฟู
คาร์บอน
ก๊าซไดออกไซด์ ฯลฯ) ออกไปในชั้นบรรยากาศ
ขั้นตอนที่ 3: การฟื้นฟู
เพื่อที่จะฟื้นฟู CMS ในภาชนะส่วนหนึ่งของไนโตรเจนที่ผลิตโดยหอคอยอื่น ๆ
ทําให้การฟื้นฟู CMS ได้อย่างรวดเร็ว และทําให้มันมีให้กับ
การผลิตในวงจรต่อไป
ลักษณะหมุนเวียนของกระบวนการระหว่างสองภาชนะ
ไนโตรเจน
รายละเอียด:
|
ไม่ |
รุ่น |
ความจุ ((Nm3/h) |
ความบริสุทธิ์ |
พลังงาน ((KW) |
ขนาดรวม ((มม) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
990.9% 990.5% 99% 95% |
0.5 |
1800 * 1400 * 1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
990.99% 990.9% 990.5% 99% |
0.5 |
1800 * 1400 * 1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
990.99% 990.9% 990.5% 99% |
0.5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
990.99% 990.9% 990.5% 99% |
0.5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
990.99% 990.9% 990.5% 99% |
0.5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
990.99% 990.9% 990.5% 99% |
0.5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
990.99% 990.9% 990.5% 99% |
0.5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
990.99% 990.9% 990.5% 99% |
0.5 |
2600*2200*2850 |
|
... |
... |
... |
... |
... |
... |
|
หมายเหตุ:ข่าวเพิ่มเติม กรุณาติดต่อ Since Gas System Co.,Ltd หรือส่งอีเมลมาหาเราโดยตรง |
|||||
ปริมาตรเทคนิคของ PSA Nitrogen Generator:
แหล่งที่ใช้: อากาศ
ความดัน 5-10 บาร์
จุดฝนแรงดัน: ≤ 10 องศา
น้ํามัน ≤ 0.003mg/m3
การเปลี่ยนอากาศกับไนโตรเจนและออกซิเจน
สินค้าไนโตรเจน
ความดัน: ≤9bar
จุดฝนความดันปกติ: ≤ -40 องศา
ความบริสุทธิ์: 95%-99.9995%
ความจุของไนโตรเจน:5-5000Nm3/H
ในช่วง 10 ปีที่ผ่านมา ประมาณ 98% ของลูกค้าเก่า
