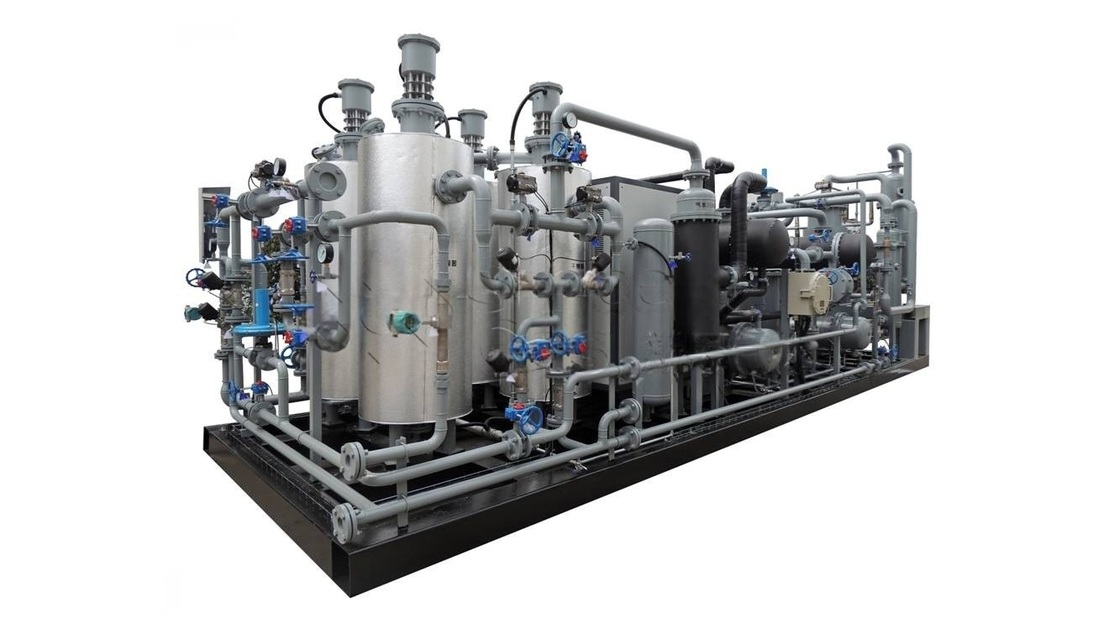

Bell Type Furnace Cracking Ammonia Recovery Unit Energy Saving 200 Nm3/h

หน่วยประหยัดพลังงานการกู้คืนแอมโมเนียแบบเตาหลอมชนิด Bell Type 200 Nm3/h

คำอธิบาย:

การกู้คืนไฮโดรเจนเพื่อนำกลับมาใช้ใหม่

หลักการ:

กระบวนการทางเทคนิคการอบอ่อนเหล็กแผ่นรีดเย็นในประเทศตามแผนภูมิที่แสดงด้านล่าง ใส่แผ่นเหล็กลงในเตาหลอม N2

ล้างทำความสะอาดและให้ความร้อนแก่ฝาครอบ จากนั้นเพิ่มฝาครอบภายนอก ฉีดก๊าซป้องกันไฮโดรเจนบริสุทธิ์ (จากนั้นให้ความร้อน ฉีด

ก๊าซป้องกันในแต่ละช่วงเวลา เช่น ช่วงให้ความร้อน ช่วงรักษาอุณหภูมิ ช่วงทำความเย็น เทคนิคของผู้ผลิตแต่ละราย

แตกต่างกันไป อัตราการไหลของการฉีดอาจแตกต่างกัน ก่อนที่เตาหลอมจะเสร็จสิ้น ให้ฉีดไนโตรเจนเป็น

การป้องกัน

ในช่วงแรกของการอบอ่อน น้ำมันอิมัลชันบนพื้นผิวเหล็กจะระเหยไปพร้อมกับความร้อน เมื่ออุณหภูมิ

สูงขึ้น น้ำมันที่ไม่เป็นไปตามก๊าซความร้อนจะทำปฏิกิริยา

ในตอนเริ่มต้น เมื่ออุณหภูมิสูงขึ้น น้ำบนพื้นผิวเหล็กจะเริ่มระเหย (ประมาณ 100℃)

พื้นผิวเหล็กเริ่มทำปฏิกิริยา (ประมาณ 300℃)

CnHm+O2 — CO+H2O

ไฮโดรคาร์บอนทำปฏิกิริยากับ O2 ของไอระเหยก่อน แผ่นเหล็กจะกลายเป็น

CO เมื่ออุณหภูมิสูงขึ้น มันจะแตกตัว กลุ่มอะตอม โมเลกุลไฮโดรเจนขนาดเล็กจะ

ขยายตัวได้ง่ายกับแผ่นเหล็ก กลุ่มอะตอมเหล่านี้ทั้งหมด

การแตกตัวเกิดขึ้น ไฮโดรเจนเป็นความอิ่มตัว ระเหยง่าย

กลายเป็นไฮโดรคาร์บอนเบา (450℃ ในขณะที่

H2 ช่วยในการฟื้นฟูคาร์บอน อย่างไรก็ตาม ยังมี

คาร์บอนบางส่วนที่อยู่ภายในพื้นผิวเหล็ก ในขณะที่ 700℃

H2 จะทำปฏิกิริยาโดยตรงกับคาร์บอน ทำปฏิกิริยา CH4

CnHm+O2 — CnOm-2+H2

กระบวนการก่อนหน้าของการอบอ่อนเหล็กจะใช้น้ำมันรีด น้ำมันรีดส่วนใหญ่คือน้ำมันแร่ ส่วนประกอบหลัก ได้แก่

ไฮโดรคาร์บอนแต่ละชนิดที่เรียกว่าสิ่งเจือปน น้ำมันแร่ประกอบด้วยกำมะถัน N2 O2 ฯลฯ องค์ประกอบ

หลักการกู้คืน:

ระบบเตาหลอมชนิด Bell Type ผลิตก๊าซเสียผ่านหน่วยบำบัดก่อนหน้า (การทำให้แห้งหรือการพ่นน้ำ) เพื่อกำจัด

ฝุ่น ก๊าซเสีย น้ำมัน ฯลฯ สิ่งเจือปน จากนั้นก๊าซเสียผ่านตัวแยกก๊าซและน้ำเพื่อกำจัดน้ำและน้ำมันบางส่วน เข้าสู่

เครื่องเป่าลม ก๊าซหลังจากอัดประจุจะเข้าสู่เครื่องกำจัดอากาศเพื่อกำจัด O2 น้ำจะถูกผลิตและปล่อย

ความร้อนจำนวนมาก หลังจากบำบัดก๊าซผ่านเครื่องทำความเย็นเพื่อระบายน้ำและทำความเย็น แยกน้ำผ่านก๊าซและน้ำ

ตัวแยก ในขณะที่ตัวกรองน้ำมันกำจัดน้ำมัน ผ่านเครื่องอบแห้งแบบดูดซับเพื่อกำจัดน้ำมัน น้ำ CO2 ฯลฯ ไมโคร

สิ่งเจือปน กระบวนการทำให้บริสุทธิ์ก๊าซเสียที่เสร็จแล้ว หลังจากนั้นผ่านอุปกรณ์ปรับแรงดันเพื่อส่งไปยัง

เตาหลอม
