สถานที่กำเนิด:
ซูโจว ประเทศจีน
ชื่อแบรนด์:
SINCE
ได้รับการรับรอง:
CE,ABS,CCS,BV,DNV,ASME,GOST,
หมายเลขรุ่น:
เครื่องกำเนิดไนโตรเจน PSA
ระบบอัตโนมัติเต็มรูปแบบ, เครื่องกำเนิดไนโตรเจน PSA, การใช้งานอเนกประสงค์
หลักการกำเนิดไนโตรเจน PSA:
เครื่องกำเนิดไนโตรเจน PSA ใช้ตะแกรงโมเลกุลคาร์บอนเป็นตัวดูดซับและผลิตไนโตรเจนโดยใช้หลักการ PSAภายใต้ความกดดันบางอย่าง ตะแกรงโมเลกุลคาร์บอนมีความสามารถในการดูดซับออกซิเจน/ไนโตรเจนที่แตกต่างกัน กล่าวคือ ความสามารถในการดูดซับออกซิเจนมากกว่าความสามารถในการดูดซับไนโตรเจนมากPLC ควบคุมการเปิด/ปิดวาล์วนิวแมติกเพื่อให้เกิดการดูดซับและการคายน้ำแบบสลับกันสองเสาตามการเปลี่ยนแปลงความดัน ดำเนินการแยกออกซิเจน/ไนโตรเจน และผลิตไนโตรเจนที่มีความบริสุทธิ์ตามต้องการ

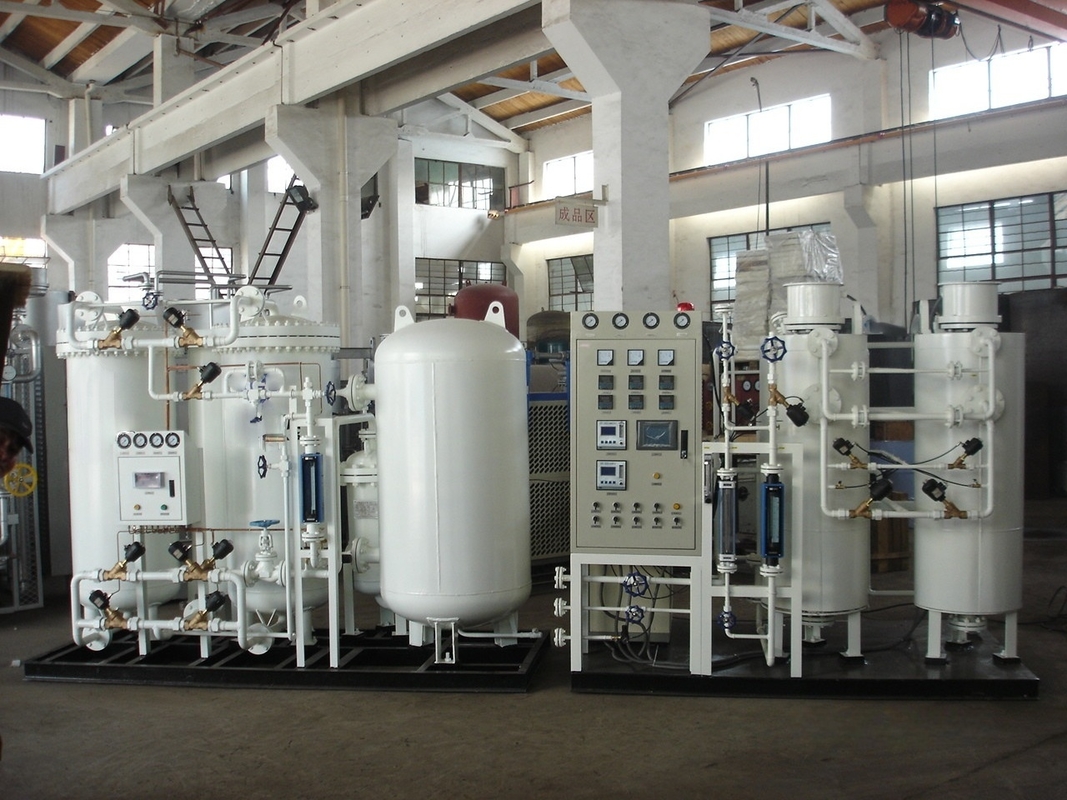

เครื่องกำเนิดไนโตรเจน PSA ประกอบด้วยเครื่องอัดอากาศ เครื่องทำลมแห้งและตัวกรองสารทำความเย็น เครื่องกำเนิดไนโตรเจนหลัก ถังบัฟเฟอร์อากาศ และถังบัฟเฟอร์ไนโตรเจนเมื่อต้องการแรงดันไนโตรเจนที่สูงขึ้น คอมเพรสเซอร์ไนโตรเจนไร้น้ำมันของ BROTIE หนึ่งเครื่องจะติดตั้งต่อจากเครื่องกำเนิดไนโตรเจนเพื่อเพิ่มแรงดันไนโตรเจนให้เป็นแรงดันที่ต้องการ
อากาศอัดถูกทำให้บริสุทธิ์ผ่านเครื่องเป่าลมและกรองจนถึงระดับหนึ่งเพื่อให้เครื่องกำเนิดไฟฟ้าหลักทำงานด้วยบัฟเฟอร์อากาศถูกรวมไว้เพื่อให้จ่ายอากาศอัดได้อย่างราบรื่น จึงช่วยลดความผันผวนของความต้องการในการทำงานของเครื่องอัดอากาศเครื่องกำเนิดไฟฟ้าผลิตไนโตรเจนด้วยเทคโนโลยี PSA (pressure swing adsorption) ซึ่งเป็นวิธีการสร้างไนโตรเจนที่พิสูจน์แล้วตามเวลาไนโตรเจนที่มีความบริสุทธิ์ตามต้องการจะถูกส่งไปยังถังบัฟเฟอร์ไนโตรเจนเพื่อให้จ่ายก๊าซผลิตภัณฑ์ได้อย่างราบรื่นไนโตรเจนในถังบัฟเฟอร์ถูกรักษาไว้ที่ความดัน 6bargหลังจากคอมเพรสเซอร์ไนโตรเจนไร้น้ำมันโดยสิ้นเชิง แรงดันจะถูกบีบอัดให้ได้แรงดันที่ต้องการวาล์วควบคุมแรงดันสามารถปรับได้เพื่อให้คุณปรับแรงดันขาออก เพื่อให้สามารถใช้งานได้เฉพาะ
การประยุกต์ใช้เครื่องกำเนิดไนโตรเจน PSA:
1) การถนอมอาหารโดยการเติมไนโตรเจนและการกวนเครื่องดื่ม
2) การป้องกันไนโตรเจนและการเติมสารละลายฉีด การถ่ายเลือด และของเหลวในช่องปากในอุตสาหกรรมเภสัชกรรม
3) อุตสาหกรรมเคมีและวัสดุใหม่: เคมี, ยูรีเทนอีลาสติกไฟเบอร์, ยาง, พลาสติก, ยางล้อ, โพลียูรีเทน, เทคโนโลยีชีวภาพ, ระดับกลาง ฯลฯ
4) อุตสาหกรรมอิเล็กทรอนิกส์: การเชื่อมสูงสุด, การเชื่อมแบบวงกลม, piezoelectricity, เครื่องลายครามอิเล็กทรอนิกส์, เทปทองแดงอิเล็กทรอนิกส์, แบตเตอรี่, วัสดุโลหะผสมอิเล็กทรอนิกส์ ฯลฯ
เครื่องกำเนิดไนโตรเจน PSA คุณสมบัติที่ยอดเยี่ยม:
1. การไหลของกระบวนการขั้นสูงช่วยลดการใช้อากาศอัดโดยตรง
2. ตะแกรงโมเลกุลที่มีชื่อเสียงระดับโลกช่วยให้ประหยัดพลังงานได้สูงสุด
3. เทคโนโลยีการปรับโหลดขั้นสูงช่วยประหยัดพลังงานมากขึ้น
4. กระบวนการทำความสะอาดอากาศที่เชื่อถือได้มากที่สุดช่วยให้มั่นใจได้ถึงประสิทธิภาพการดูดซับและอายุการใช้งานของ CMS
5. วาล์วสิทธิบัตรแห่งชาติรับประกันการทำงานของอุปกรณ์ที่เสถียร
6. ถังอากาศช่วยให้มั่นใจได้ถึงปริมาณการใช้อากาศของระบบที่เสถียร
7. ถังบัฟเฟอร์ไนโตรเจนช่วยให้ระบบจ่ายก๊าซมีเสถียรภาพ
8. เทคโนโลยีการบีบอัดสิทธิบัตรแห่งชาติช่วยให้ CMS มีอายุการใช้งานยาวนาน
9. การดูแลและควบคุมทางไกล
อากาศประกอบด้วยไนโตรเจน 78% และออกซิเจน 21%เทคโนโลยีการสร้างไนโตรเจน PSA ทำงานบนหลักการแยกอากาศโดยการดูดซับออกซิเจนและแยกไนโตรเจน
กระบวนการดูดซับแบบสวิงด้วยแรงดัน (PSA Nitrogen) ประกอบด้วยภาชนะ 2 ใบที่บรรจุด้วย Carbon Molecular Sieves (CMS)(ดูภาพด้านล่างสำหรับรายละเอียดของเรือ)
ขั้นตอนที่ 1: การดูดซับ
อากาศอัดที่ผ่านการกรองล่วงหน้าจะถูกส่งผ่านถังบรรจุ CMS หนึ่งถังCMS ดูดซับออกซิเจนและ
ไนโตรเจนออกมาเป็นก๊าซผลิตภัณฑ์หลังจากดำเนินการไประยะหนึ่ง ระบบ CMS ภายในเรือลำนี้จะได้รับ
อิ่มตัวด้วยออกซิเจนและไม่สามารถดูดซับได้อีกต่อไป
ขั้นตอนที่ 2: การดูดซับ
เมื่อความอิ่มตัวของ CMS ในภาชนะบรรจุ กระบวนการจะเปลี่ยนการสร้างไนโตรเจนไปยังภาชนะอื่น
ในขณะที่ปล่อยให้เตียงอิ่มตัวเริ่มกระบวนการคายและการสร้างใหม่ก๊าซเสีย (ออกซิเจน คาร์บอนไดออกไซด์ ฯลฯ) จะถูกปล่อยออกสู่ชั้นบรรยากาศ
ขั้นตอนที่ 3: การฟื้นฟู
เพื่อสร้าง CMS ในภาชนะบรรจุใหม่ ส่วนหนึ่งของไนโตรเจนที่ผลิตโดยหอคอยอื่นจะถูกกำจัดออกไป
เข้าไปในหอคอยแห่งนี้สิ่งนี้ทำให้สามารถสร้าง CMS ขึ้นมาใหม่ได้อย่างรวดเร็ว และทำให้พร้อมใช้งานสำหรับการผลิตในรอบถัดไป
ลักษณะวัฏจักรของกระบวนการระหว่างเรือสองลำทำให้มั่นใจได้ถึงการผลิตที่บริสุทธิ์อย่างต่อเนื่อง
ไนโตรเจน
ข้อมูลจำเพาะของเครื่องกำเนิดไนโตรเจน PSA:
|
เลขที่ |
แบบอย่าง |
ความจุ (Nm3 / ชม.) |
ความบริสุทธิ์ |
กำลังไฟ (กิโลวัตต์) |
ขนาดโดยรวม (มม.) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99.9% 99.5% 99% 95% |
0.5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99.99% 99.9% 99.5% 99% |
0.5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99.99% 99.9% 99.5% 99% |
0.5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99.99% 99.9% 99.5% 99% |
0.5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99.99% 99.9% 99.5% 99% |
0.5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99.99% 99.9% 99.5% 99% |
0.5 |
2400*1900*2200 |
|
... |
... |
... |
... |
... |
... |
|
หมายเหตุ: สำหรับข่าวสารเพิ่มเติม กรุณาติดต่อ Since Gas System Co., Ltd หรือส่งอีเมลถึงเราโดยตรง |
|||||
